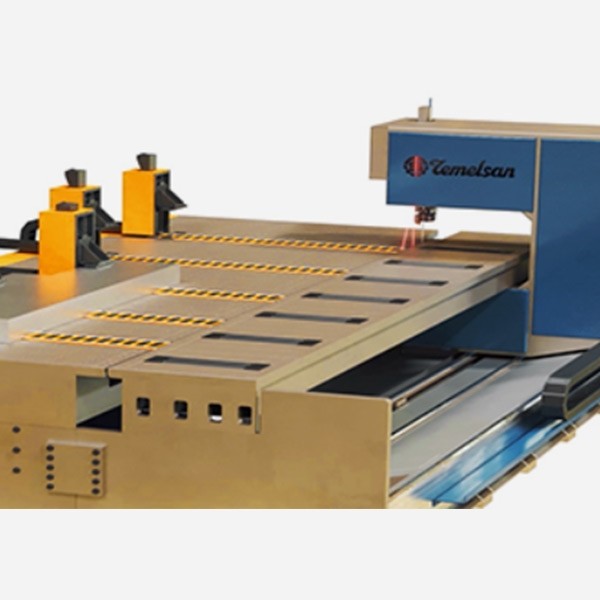

DK 6000

DK 6000 оснащен мощным ножевым двигателем мощностью 7,5 кВт, ножом диаметром 54 или 67 мм, облегченной панелью управления и сверхпрочной конструкцией. Эти особенности создают очень жесткую, динамически стабильную и производительную машину. Линейные направляющие обеспечивают плавное перемещение пильной рамы и неизменно стабильное усилие резания, необходимое на протяжении всего цикла резки; тем самым повышая эффективность резания и продлевая срок службы лезвия.

Компания Temelsan предлагает новейшие технологии управления с сенсорным экраном SIEMENS (или аналогичных брендов). В сочетании с контроллером Siemens PLC (или аналогичных марок) 19-дюймовый цветной сенсорный экран позволяет быстро и просто программировать любую работу. Используя HMI, оператор легко программирует желаемую длину среза и его количество. Управление всеми функциями машины осуществляется с поста оператора. Панель управления эргономично спроектирована для перемещения по длине машины для удобства использования оператором. Кроме того, с помощью датчика приближения на станке головка с высокой скоростью перемещается до точки, где деталь укладывается на стол для резки. Регулятор скорости автоматически переключается на скорость резания перед началом резки детали.

В конструкции и проектировании DK 6000 используется высокоточная конструкция линейных направляющих. Пильная рама движется по трем (3) линейным направляющим с 9 линейными подшипниками. Благодаря такой конструкции пильная рама имеет жесткое основание, что обеспечивает максимально плавную подачу, высочайшую точность и систему направляющих с минимальным трением, доступную на сегодняшний день. Пилы серии DK рассчитаны на высокую скорость, точность и длительный срок службы, что позволяет операторам дольше пользоваться ими без технического обслуживания.

В DK 6000 используется направляющая рейка с сервоуправлением, позволяющая следить за высотой режущей части в процессе резки. В случае, если материал имеет другую высоту (например, блок двигателя или коробка передач грузовика), рейка автоматически перемещается на необходимую высоту для получения более качественной поверхности при резке.

В стандартную комплектацию DK 6000 входит второй стол, изготовленный с рамой UNP100 и стальными крышками lims. Специальный второй стол является дополнительным оборудованием. Пожалуйста, смотрите Ниже, чтобы получить больше знаний о высокотехнологичном втором столе.

Привод ножей и нисходящая подача
Прочный редуктор специально разработан для работы с высоким боковым давлением, что исключает тепловые искажения. Такая конструкция обеспечивает долгий и безотказный срок службы коробки передач. Мощная инверторная система привода ножей обеспечивает бесступенчатую регулировку скорости ножей с пульта управления оператора. Индикатор скорости вращения ножей удобно расположен на панели управления.

Направляющие для пильных полотен и система смены полотен
Направляющие на подшипниках или так называемая система гидравлических направляющих устраняет нагрузку на полотно за счет предварительного выравнивания полотна перед тем, как оно войдет в твердосплавные направляющие. Две дополнительные пластины, расположенные на центральной оси, поддерживают лезвие сверху (в беззубой части лезвия), придавая ему дополнительную проникающую силу для более быстрого резания.

Гидравлическая направляющая система может эффективно снизить вибрацию лезвия, возникающую при высокоскоростной резке. Специально для резки небольших материалов ленточными пилами большой ширины виброгаситель может уменьшить вибрацию лезвия, увеличить скорость резания и обеспечить гладкие поверхности среза.

Встроенная система охлаждения. Охлаждающая жидкость подается в четыре критические точки: выход и вход лезвия через направляющие лезвия, середина разреза через регулируемый гибкий шланг и щетку для чистки лезвия. Высокопрочные литые направляющие рычаги эффективно поглощают вибрацию и улучшают результат резки. Подвижный направляющий рычаг автоматически располагается как можно ближе к обрабатываемой детали, обеспечивая максимальную стабильность резания.

Автоматическое гидравлическое устройство натяжения ножей обеспечивает правильное натяжение ножей при включении машины и слегка ослабляет натяжение, когда машина не работает. Это продлевает срок службы лезвия. Гидравлический выключатель натяжения ножей доступен из HMI машины, что ускоряет и упрощает замену ножей.

Щетка для лезвий с электроприводом 24 В постоянного тока эффективно очищает лезвие от стружки, продлевая срок службы лезвия. Кроме того, щетку легко заменить, ее можно приобрести отдельно (см. Опции). Система смены ножей с электроприводом – обеспечивает легкую, быструю и безопасную смену ножей при вращении двигателя. Нет необходимости перемещать стол вверх-вниз.

Управление и автоматизация:
Пульт оператора эргономично расположен на правой стороне пилы и перемещается по длине правой стороны. Все органы управления расположены в верхней части блока управления и имеют четкую маркировку для удобства эксплуатации. Электрические компоненты расположены внутри электрощита, а для обеспечения безопасности и простоты обслуживания основное блокировочное устройство находится на передней панели электрощита.

SEIEMENS (или аналогичной марки) Управление с помощью сенсорного экрана - Temelsan предлагает новейшую технологию сенсорного экрана от Siemens, подключенную к контроллеру Siemens PLC. Большой полноцветный 19-дюймовый сенсорный экран HMI упрощает и ускоряет программирование каждого заказа.

Система регулирования тока Temelsan обеспечивает оптимальную производительность резки. Оператор может легко установить правильную скорость подачи, а текущая система управления позволяет резать любой материал с необходимой скоростью подачи и лезвием.

Автоматический датчик рабочей высоты позиционирует пильную раму на безопасном расстоянии над обрабатываемой деталью, чтобы можно было установить следующую деталь без повреждения лезвия. После подачи пильная головка быстро опускается примерно на расстояние 10 мм от обрабатываемой детали, где она продолжает резать с заданной скоростью.

Механические компоненты
Производство металла: 1040, 2080, науглероживаемая сталь, закаленная сталь, алюминий
Редукторная система: Yılmaz Reduktor
Подшипниковая система : SKF
Электронная система: Schneider
Гидравлическая система: Winman
